La impresión 3D ha revolucionado la forma en que se diseñan y fabrican piezas en múltiples áreas de la ingeniería, la industria y el desarrollo tecnológico. Gracias a esta tecnología, es posible transformar un modelo digital en un objeto físico real en cuestión de horas. Equipos como la Creality Ender 3 han permitido que esta tecnología sea accesible tanto para profesionales como para entusiastas, facilitando la fabricación de prototipos, piezas funcionales y componentes personalizados.
En el pasado, fabricar una pieza mecánica requería procesos complejos de mecanizado, moldes o herramientas especializadas. Hoy en día, mediante el uso de software de diseño 3D y una impresora 3D, es posible desarrollar soluciones personalizadas de forma rápida y con un costo significativamente menor.

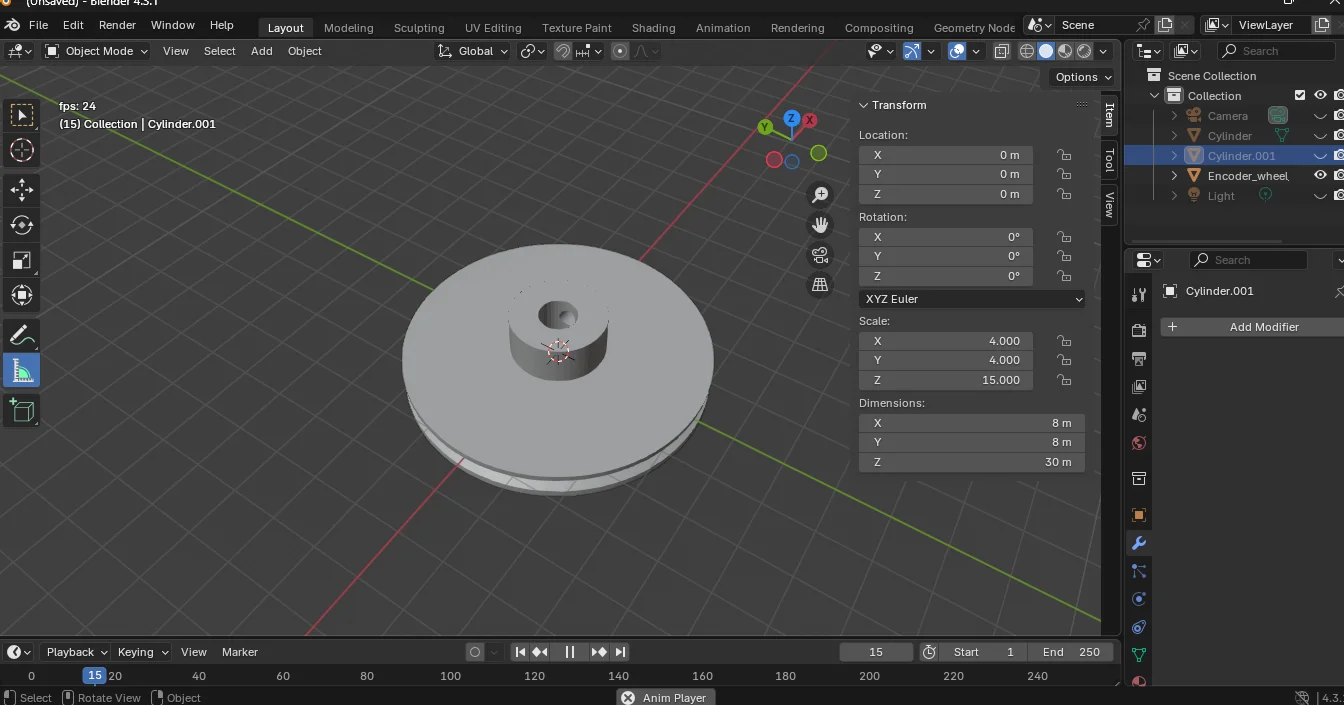

El proceso de fabricación mediante impresión 3D comienza con el diseño digital de la pieza. Para ello se utilizan herramientas de modelado tridimensional que permiten definir la geometría, dimensiones y características del objeto. Entre los softwares más utilizados se encuentran Blender, Fusion 360, SolidWorks y FreeCAD. Cada uno de estos programas permite construir modelos tridimensionales utilizando diferentes métodos de diseño, ya sea mediante modelado paramétrico, superficies o geometrías poligonales.
Durante el proceso de diseño es fundamental considerar diversos aspectos técnicos que influyen directamente en la impresión final de la pieza. Algunos de estos factores incluyen:
• Dimensiones exactas de la pieza
• Tolerancias mecánicas necesarias
• Espesor de paredes
• Puntos de fijación o ensamblaje
• Distribución de esfuerzos mecánicos
Una vez completado el diseño tridimensional, el modelo se exporta generalmente en formato STL (Stereolithography). Este formato representa la superficie del objeto mediante una malla de triángulos que describe su forma tridimensional. El archivo STL es el estándar más utilizado en impresión 3D debido a su compatibilidad con prácticamente todos los softwares de impresión.

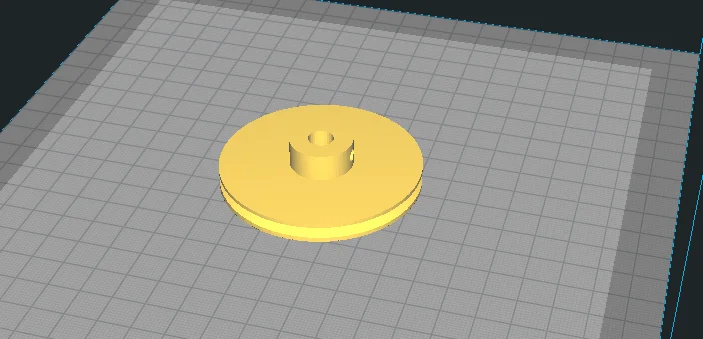

El siguiente paso consiste en preparar el archivo para la impresión utilizando un software conocido como slicer o laminador. Programas como Cura, PrusaSlicer o Simplify3D analizan el modelo y lo dividen en múltiples capas horizontales que posteriormente serán impresas una sobre otra.
Durante esta etapa se configuran parámetros críticos que determinan la calidad final de la impresión. Entre los más importantes se encuentran:
Altura de capa: define la resolución vertical de la pieza. Alturas menores generan mayor calidad, pero aumentan el tiempo de impresión.
Velocidad de impresión: controla la rapidez con la que el cabezal deposita el material. Una velocidad muy alta puede provocar defectos o pérdida de precisión.
Temperatura de extrusión: depende del tipo de filamento utilizado. Materiales como PLA suelen imprimirse entre 190°C y 210°C, mientras que materiales más técnicos requieren temperaturas superiores.
Relleno interno (Infill): determina el porcentaje de material dentro de la pieza. Un mayor relleno aumenta la resistencia estructural pero también incrementa el tiempo y consumo de material.
Soportes de impresión: se utilizan para imprimir estructuras que presentan voladizos o ángulos pronunciados. Estos soportes se eliminan posteriormente una vez finalizada la impresión.
La impresora Creality Ender 3 utiliza tecnología FDM (Fused Deposition Modeling), una de las más populares en el mundo de la impresión 3D. En este sistema, un filamento plástico es calentado hasta fundirse y posteriormente extruido a través de una boquilla que deposita el material capa por capa sobre una superficie de impresión.
El movimiento preciso del cabezal de impresión en los ejes X, Y y Z permite construir el objeto tridimensional siguiendo las instrucciones del archivo G-code generado por el software slicer. Este proceso se repite miles de veces durante la impresión hasta completar la pieza.
Entre las características que han convertido a la Ender 3 en una de las impresoras más populares del mercado se encuentran:
• Bajo costo y excelente relación precio-calidad
• Amplia comunidad de usuarios y soporte técnico
• Gran capacidad de modificación y mejoras
• Compatibilidad con múltiples tipos de filamento
• Buen volumen de impresión para proyectos de prototipado
La impresión 3D se ha transformado en una herramienta fundamental en el desarrollo de proyectos tecnológicos. Ingenieros, diseñadores y desarrolladores utilizan esta tecnología para fabricar piezas funcionales que posteriormente pueden integrarse en sistemas más complejos.
En el área de automatización industrial, por ejemplo, es común utilizar impresión 3D para fabricar:
• Soportes para sensores industriales
• Carcasas para dispositivos electrónicos
• Adaptadores para cámaras o sistemas de visión artificial
• Componentes para robots o sistemas mecánicos
• Engranajes y piezas de transmisión
• Protectores o cubiertas para sistemas electrónicos
Otra gran ventaja de la impresión 3D es la capacidad de realizar iteraciones rápidas en el diseño. Si una pieza presenta un error dimensional o requiere mejoras estructurales, el modelo puede modificarse rápidamente y volver a imprimirse en cuestión de horas. Este enfoque reduce significativamente los tiempos de desarrollo y facilita la experimentación durante la etapa de diseño.
Además, la combinación de impresión 3D con tecnologías como microcontroladores, sensores y sistemas de control permite crear prototipos completamente funcionales. Muchos proyectos de robótica, domótica o automatización comienzan con piezas impresas en 3D que sirven como base para la integración de componentes electrónicos.
En EDIM, la impresión 3D se utiliza como una herramienta clave para el desarrollo de soluciones tecnológicas. Desde la fabricación de soportes personalizados para sensores hasta el diseño de estructuras mecánicas para prototipos experimentales, esta tecnología permite acelerar el proceso de desarrollo y materializar ideas de forma rápida.
El avance constante de la impresión 3D está ampliando sus aplicaciones en áreas como la ingeniería, medicina, arquitectura y fabricación industrial. Cada vez más empresas incorporan esta tecnología en sus procesos de desarrollo, permitiendo crear soluciones innovadoras y altamente personalizadas.
La integración de herramientas de diseño 3D, impresión aditiva y sistemas electrónicos representa una poderosa combinación para el desarrollo tecnológico moderno. Con los conocimientos adecuados y las herramientas correctas, es posible transformar una idea digital en un objeto físico funcional, abriendo nuevas oportunidades para la innovación y el desarrollo industrial.
